El mecanismo de un reloj por dentro: del barrilete al volante, y qué ocurre cuando se abre
Un calibre mecánico no guarda tiempo: guarda energía y la deja escapar a un ritmo medido. Entender esa cadena —muelle, ruedas, escape, volante— es lo que separa abrir un reloj con criterio de abrirlo a ciegas.
En estas páginas se explica el recorrido completo, desde el desmontaje sobre el banco hasta la comprobación de la marcha y el cierre de la caja.
Lebrante reúne material escrito sobre el trabajo de taller relojero: cómo está construido un movimiento, en qué orden se desmonta, dónde va cada gota de aceite, cómo se lee un cronocomparador y por qué el polvo es el enemigo más constante de un banco de trabajo.
Cómo viaja la energía desde el muelle real hasta el volante
Todo empieza en el barrilete: un tambor cerrado que contiene el muelle real enrollado alrededor de un eje central. Al dar cuerda —a mano o mediante la masa oscilante de un automático— ese muelle se tensa. Cuando se relaja, hace girar el tambor, y el dentado exterior del barrilete transmite el giro al resto del movimiento.
El tren de rodaje es la sucesión de ruedas y piñones que recibe ese giro lento y potente y lo convierte en un giro rápido y débil. La rueda de centro, la segunda, la tercera y la de segundos multiplican la velocidad en cada engrane, siempre a costa del par. Por eso el barrilete gira apenas unas vueltas al día mientras la rueda de escape gira varias veces por minuto.
Al final del tren está el escape, que es el verdadero regulador del caudal. El áncora bloquea y libera alternativamente la rueda de escape, de modo que la energía no se escapa de golpe, sino en impulsos idénticos. Cada uno de esos impulsos se entrega al volante, que oscila sujeto a la espiral. La frecuencia de esa oscilación —hoy normalmente 21.600, 28.800 o 36.000 alternancias por hora— es la que fija el ritmo del reloj.
El volante no crea el tiempo: solo devuelve siempre la misma cantidad de movimiento. Si la espiral se deforma o el eje pierde juego, esa constancia se rompe y la marcha deriva.
Desmontar y limpiar un calibre sin perder el hilo
El desmontaje tiene un orden lógico que conviene respetar siempre igual, porque el montaje se hace en sentido inverso y la memoria del gesto ahorra errores. Antes de tocar nada se libera la energía del muelle real: desmontar un puente con el barrilete armado es la forma más rápida de doblar un eje o hacer saltar una pieza al otro extremo del taller.
Secuencia habitual de desarme
- Extraer el movimiento de la caja y retirar agujas y esfera con protección bajo las palas.
- Desarmar el muelle real hasta dejar el tren completamente libre.
- Retirar el módulo automático, si lo hay, y el conjunto de calendario.
- Separar volante y espiral como bloque, sin apoyarlos nunca sobre la espiral.
- Quitar el puente de áncora y el áncora.
- Levantar el puente del tren y extraer las ruedas en el orden en que quedan libres.
- Desmontar el barrilete, abrirlo y comprobar el estado del muelle y la grasa de brida.
- Terminar por la platina: remontuar, tirete, muelles de tija y ruedas de corona.
La limpieza propiamente dicha
Las piezas se lavan por grupos separados, normalmente en cestillos, con baño de limpieza y dos aclarados. Lo que importa no es la máquina sino la disciplina: no mezclar tornillos de distinta longitud, no meter nunca el volante junto a piezas pesadas y no dejar que nada se seque al aire libre acumulando polvo.
Los rubíes y los agujeros de pivote se revisan después uno a uno. Un aceite viejo deja una corona oscura alrededor del pivote; una piedra rota se ve como una línea clara que cruza el rubí. Ninguna de las dos cosas se arregla con más aceite.
- Cestillos identificados y cerrados antes de cada ciclo.
- Espiral y volante siempre aparte del resto del lote.
- Secado completo antes de cualquier inspección con lupa.
- Piedras y pivotes revisados pieza a pieza, no por conjunto.
Lo que solo se ve con aumento

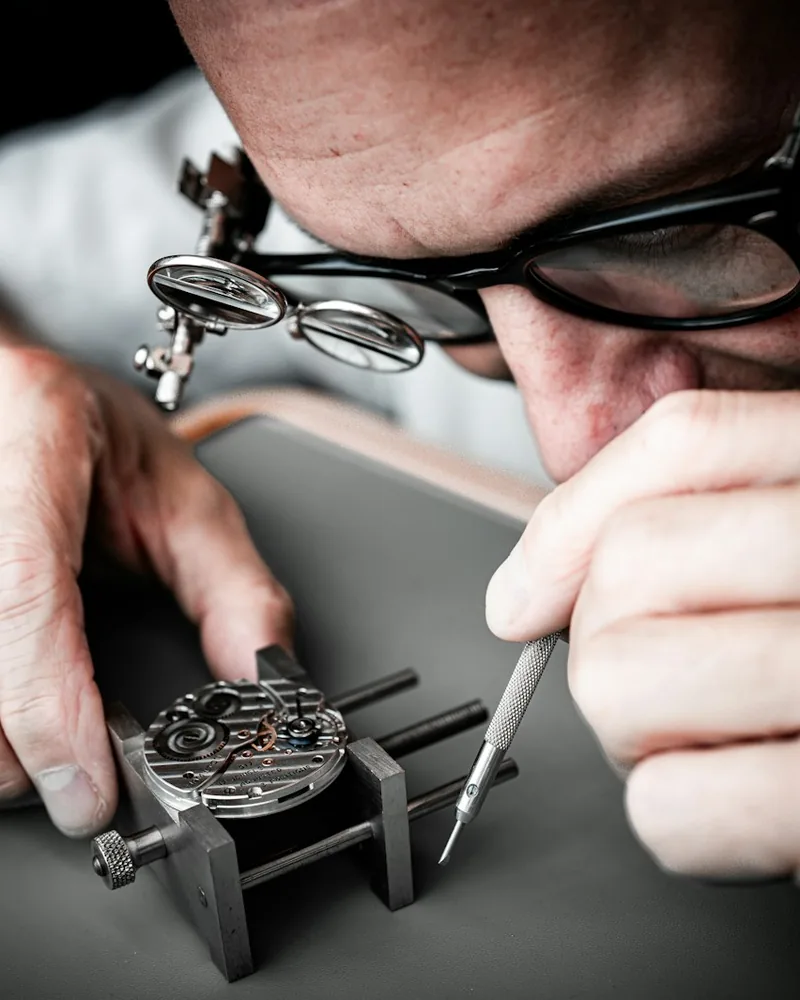

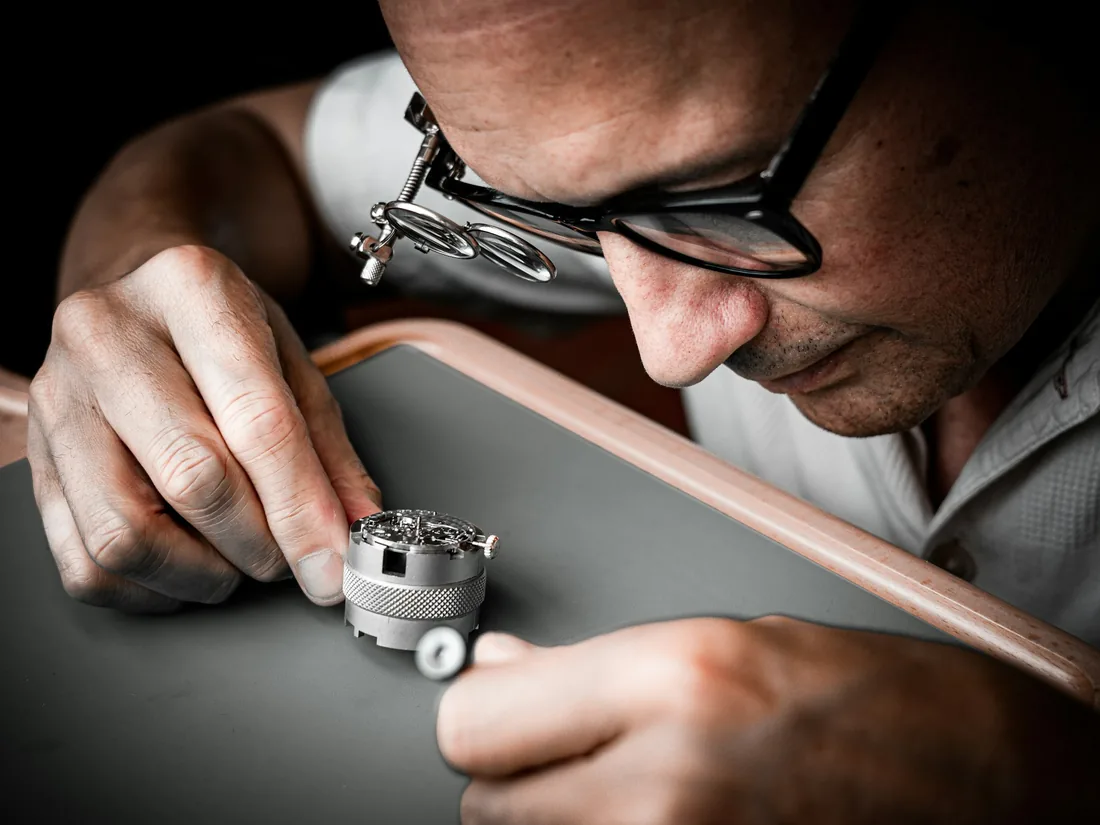

Gran parte del diagnóstico de un movimiento ocurre antes de desmontarlo. Con el calibre sujeto y una lupa de entre 3 y 10 aumentos se observa el reparto de aceite en las piedras, el estado del dentado, la limpieza del área del escape y la simetría de la espiral cuando el volante se detiene.
A ese aumento aparecen cosas que a simple vista no existen: una viruta metálica alojada entre dos dientes, una marca de destornillador en el puente, un tornillo con la ranura empezada a deformar, la señal circular de una pieza que ha rozado donde no debía. Cada una cuenta algo sobre el historial del reloj.
El aumento también impone su propia disciplina de trabajo. A diez aumentos, la mano no puede apoyarse en el aire: el antebrazo descansa sobre la mesa, el movimiento es corto y la respiración se acompasa al gesto. Quien intenta trabajar con el brazo en suspensión acaba marcando piezas.
Aceites y grasas: qué se pone y, sobre todo, dónde
Lubricar un reloj no consiste en aceitar todo lo que se mueve, sino en colocar cantidades muy pequeñas en puntos concretos y dejar el resto rigurosamente seco. Un exceso migra por capilaridad, atrapa polvo y termina frenando el mismo pivote que pretendía proteger.
La regla general es sencilla: cuanto más rápido y ligero es el punto, más fluido debe ser el lubricante; cuanto más lento y cargado, más espeso. Los pivotes del volante y las piedras del escape piden aceite fino; el mecanismo de cuerda, el tirete y las ruedas de corona piden grasa. En el barrilete, la brida del muelle necesita grasa de deslizamiento y las paredes interiores un tratamiento distinto del eje.
Puntos que se lubrican habitualmente
- Pivotes del volante, en las piedras agujereadas con contrapiedra.
- Piedras de entrada y salida del áncora, con aceite específico de escape.
- Pivotes de las ruedas del tren, con cantidad decreciente hacia la rueda de escape.
- Eje y tapa del barrilete, y brida del muelle real en su pared interior.
- Tija, tirete, muelle de tirete y dentado de las ruedas de corona, con grasa.
- Puntos de fricción del módulo automático y del calendario.
Dónde no debe aparecer aceite
- Dentado del tren de rodaje entre ruedas y piñones.
- Espiral, tanto en el cuerpo como en la curva terminal.
- Plato del volante, rodillo y dardo, salvo el punto de impulso previsto.
- Superficies decorativas de puentes y platina.
El control se hace siempre con aumento: una gota correcta es una cúpula brillante que no desborda el hueco de la piedra.
Ajustar la marcha y leer los errores de posición
Con el reloj montado, el cronocomparador traduce el sonido del escape en tres datos: marcha diaria en segundos, amplitud del volante en grados y error de alternancia. Ninguno de los tres se interpreta solo.
La marcha se corrige moviendo la raqueta, que acorta o alarga la porción activa de la espiral, o ajustando los tornillos o masas del volante en los calibres sin raqueta. El error de alternancia, en cambio, no se corrige así: apunta a la posición del rodillo respecto al eje del volante y se soluciona reposicionando la espiral o el plato.
La amplitud es el indicador de salud del conjunto. Una amplitud baja rara vez es un problema de regulación: suele ser aceite degradado, un pivote rugoso, un muelle real cansado o una pieza con juego excesivo. Subir la marcha con la raqueta para compensar un movimiento que se arrastra solo esconde el síntoma.
Posiciones de control más habituales
Las mediciones se repiten en varias posiciones porque la gravedad afecta de forma distinta a los pivotes verticales y horizontales. Una secuencia habitual incluye esfera arriba, esfera abajo, corona a la izquierda, corona abajo y corona arriba. La diferencia entre la mejor y la peor posición, junto con la caída de amplitud tras 24 horas, dice más del estado del calibre que cualquier valor aislado.
- Medir siempre con la misma cuerda de partida y anotar el momento.
- Comparar posiciones horizontales entre sí antes de pasar a las verticales.
- Repetir la serie a las 24 horas para ver la caída real de amplitud.
- Registrar los datos antes y después de cualquier intervención.
Lupa, pinzas y un banco sin polvo
El instrumental básico de relojería es corto y muy específico. Destornilladores de hoja plana rectificada, en juego de varios anchos, con la hoja afilada al tamaño exacto de la ranura del tornillo. Pinzas de acero o de material antimagnético, con las puntas repasadas para que cierren sin cruzarse. Porta-movimientos, esterilla, soplador, palas de agujas, útil de colocación y lupa —frontal o de ojo— según la tarea.
Las puntas son consumibles. Una pinza que ha sufrido una caída ya no agarra un tornillo de 0,7 mm: lo lanza. Una hoja de destornillador desgastada redondea la ranura y deja marcas que acompañarán al reloj toda su vida. Repasar puntas y hojas con piedra fina forma parte del trabajo, no es un extra.
Contra el polvo
El polvo es el problema silencioso del taller. Una pelusa sobre la espiral cambia la marcha; una partícula en el escape puede parar el reloj entero. El orden del banco es, en la práctica, una medida técnica.
- Mantener el calibre cubierto con campana siempre que no se esté tocando.
- Trabajar sobre esterilla limpia y cambiarla cuando acumula restos.
- Evitar textiles que sueltan fibra cerca del área de montaje.
- Usar soplador manual y no soplar nunca con la boca.
- Limpiar el banco al terminar cada fase, no al final del día.
Cristal, juntas y comprobación de la hermeticidad
La caja no es un envoltorio: es la primera barrera del movimiento. Cuando se cambia un cristal o se abre un fondo roscado, la estanqueidad deja de estar garantizada hasta que se comprueba de nuevo.
Los cristales varían en montaje. Los minerales y de zafiro planos suelen ir encolados o encajados con junta, mientras que los acrílicos de perfil bombeado se colocan a presión con útil de compresión, aprovechando su propia tensión contra el bisel. En ambos casos el asiento debe estar limpio: un resto de cola vieja impide el apoyo uniforme y crea una vía de entrada.
Las juntas se sustituyen por norma en cada apertura. Se revisan el diámetro, la sección y el estado del material: una junta aplastada, cuarteada o con brillo desigual ya no sella. Antes de colocarla se aplica una capa muy fina de grasa de silicona, suficiente para que deslice en su alojamiento sin quedar apelmazada.
Comprobación después del cierre
- Revisar que el fondo asienta sin forzar y con el par correcto.
- Comprobar el tubo de la corona y el estado de su junta.
- Ensayo en seco, por presión o vacío, observando la deformación.
- Si el ensayo en seco no es concluyente, ensayo en agua controlado.
- Secar y comprobar que no hay condensación bajo el cristal.
Las indicaciones grabadas en el fondo describen una condición de fábrica, no un estado permanente: envejecen con las juntas.
Qué material se publica en Lebrante
Lebrante es un proyecto informativo dedicado al taller relojero y al funcionamiento del reloj mecánico. Lo que se publica son textos explicativos y guías de lectura: descripciones de mecanismos, secuencias de trabajo, criterios de limpieza y lubricación, y vocabulario técnico explicado en castellano.
- Anatomía del calibre
- Barrilete, tren de rodaje, escape, volante y espiral, explicados por su función dentro de la cadena.
- Procedimientos de taller
- Orden de desmontaje y montaje, limpieza por lotes, inspección de pivotes y piedras.
- Lubricación
- Tipos de lubricante, puntos de aplicación y errores frecuentes por exceso.
- Marcha y regulación
- Lectura del cronocomparador, amplitud, error de alternancia y diferencias de posición.
- Caja, cristal y juntas
- Tipos de montaje del cristal, sustitución de juntas y comprobación de estanqueidad.
- Instrumental
- Uso y mantenimiento de pinzas, destornilladores, lupas y útiles de sujeción.
Los textos describen prácticas generales del oficio con finalidad divulgativa. Cada calibre tiene sus propias particularidades y sus indicaciones del fabricante, que prevalecen sobre cualquier descripción general. Intervenir sobre un reloj propio implica asumir el riesgo de dañarlo.
